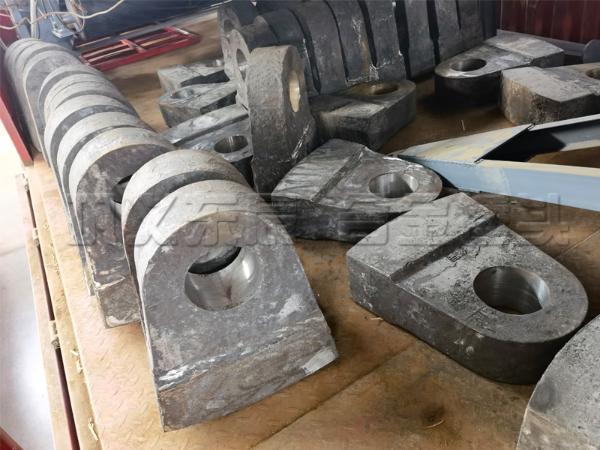

耐磨的破碎機錘頭材質用高鉻合金穩(wěn)定耐用。一般來說硬度越大的錘頭其耐磨性也愈大。要提高錘頭的耐磨性，就要增加其硬度，但隨著硬度的提高，錘頭的抗沖擊韌性就會降低。因此，如何兼顧錘頭適宜的硬度和良好的抗沖擊韌性是提高錘頭耐磨性的關鍵。錘頭常用的材料有：高錳鋼、高鉻鑄鐵、低碳合金鋼。高錳鋼韌性好，工藝性好，價格低，其主要特點是在較大的沖擊或接觸應力的作用下，表面層將迅速產(chǎn)生加工硬化，其加工硬化指數(shù)比其它材料高5-7倍，耐磨性得到較大的提高。但如果使用沖擊力不夠或接觸應力小，則不能使表面迅速產(chǎn)生加工硬化，高錳鋼的耐磨性就不能充分發(fā)揮。

    高鉻鑄鐵是一種具有優(yōu)良抗磨性能的耐磨材料，但韌性較低，易發(fā)生脆性斷裂。為了使高鉻鑄鐵錘頭的運行，高鉻鑄鐵鑲鑄復合在高錳鋼或低合金鋼錘頭頭部，錘頭工作部分采用高鉻鑄鐵，錘柄部分采用碳鋼，將兩者液液復合起來，使錘頭頭部具有高硬度，而錘柄部具有高韌性，充分發(fā)揮兩種材料的各自優(yōu)點而克服單一材料的缺點，滿足錘頭使用性能要求。

    低碳合金鋼主要為含鉻、鉬等種元素的合金結構鋼，硬度高、韌性好，其基體組織有馬氏體，貝氏體或貝氏體+馬氏體復合組織。錘頭硬度為HRC45左右。在同等工作條件下，其使用壽命至少比高錳鋼錘頭提高1倍以上。但錘頭的調質熱處理是關鍵，調質熱處理后不僅要求整體抗拉強度達850MPa以上，而且要求有相當?shù)乃苄院晚g性。
